MFP AIカメラ
MFP-AI-LIGHT
◆ パトライト社製 LPT型フラッシュライトを標準装備
薄型・コンパクトなボディながら、強烈な光を発する警光灯をセットしました。
モニターのスピーカーから出る警報音とともに明るい点滅光で危険を確実にお知らせします。

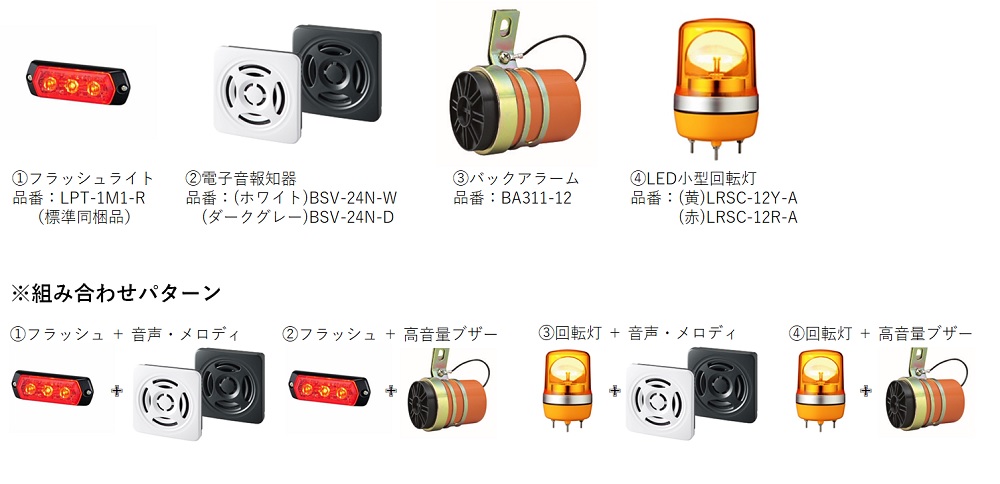

オプション品
高音量アラーム、回転灯などの追加装着品としてメーカー推奨型番を設定しております。

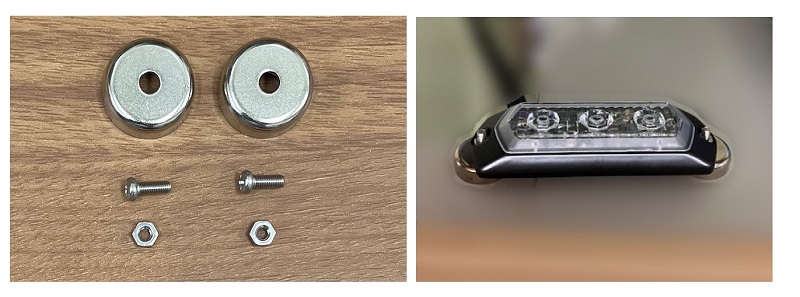

※LPT型フラッシュライトの簡単取付が可能になるマグネットセットも設定しました！
セット内容・・・Φ20マグネットx2、M3ビスx2、ナットx2

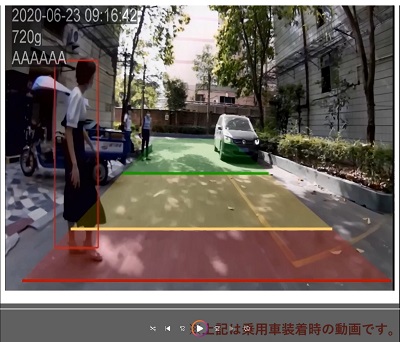

サンプル動画
↓↓スマホでキャリブレーションをしている動画です。
↓↓フォークリフトに取り付けての動画です。
WI-FIモジュール（同梱品）によるキャリブレーションが可能！
※ご注意
キャリブレーションに使用されるスマートフォンがアンドロイドで、通信が５Ｇではなく４Ｇの場合
接続しにくいケースがあります。
この時は、「機内モードにしてWI-FIをON」にしていただくと繋がります。
仕様
◆ AIカメラ
| 水平視野角 | 検知距離 | 本体サイズ(WxHxD) | 本体質量 | 通信インターフェイス |
|---|---|---|---|---|
| 2.3mm/140° | 0.5~12m | 97.5×75.3x72mm | 470g | USB2.0（ソフトウエアアップグレード用) |
| 解像度/フレーム | ビデオ出力 | 音声出力 | 入力電圧 | 消費電流(12V IN) |
|---|---|---|---|---|
| HD 1920×1080/25fps または 1920×1080/30fps | AHD(1.0Vp-p,750hm) | 警告音 信号出力 | DC10~32V | 320mA |
| ケーブル長さ | 動作温度 | 保管温度 | 保護等級 | 本体色 |
|---|---|---|---|---|
| 0.5m | -20~+70℃ | -30~+80℃ | IP69K | 黒 |
◆ モニター
| カメラ入力 | 解像度 | ユニット輝度 | コントラスト | 視野角 |
|---|---|---|---|---|
| 1080P30/1080P25/720P30/720P25/PAL/NTSC | 1024×3(RGB)x600 | 500cd/㎡ | 800：01：00 | 上：70,下：70,左：75,右：75 |
| アスペクト比 | 動作温度 | 保存温度 | 消費電力 | 入力電圧 |
|---|---|---|---|---|
| 16：09 | -20~+70℃ | -30~+80℃ | MAX.25W | DC10~32V |
| カメラパワー | 格子間隔 | 本体サイズ(WxHxD) | ビデオ入力 | オーディオ入力 |
|---|---|---|---|---|
| MAX.4x600mA,12V | 0.1506(H) x 0.1432(V) | 197.2x1323x30.5mm | 4CH カメラ信号入力 | 4CH カメラ音声入力 |
| 品番 | 品名 | 電源電圧 | 備考 |
|---|---|---|---|
| MFP-AI-LIGHT | MFP AIカメラセット | DC12/24V | モニター・カメラ・フラッシュライトのセット |
| NFP-AI-CAM | 増設用追加カメラ | — | 標準同梱品含め計4台まで接続可能 |
| MFP-AI-CABLE | MFP AIカメラ延長ケーブル(10m) | — | カメラ用中間ハーネス |
| EV0007-00 | DCDCコンバーター | DC48V | バッテリーフォークリフト用 |
| MFP-LPT-MG | フラッシュライト用マグネット | — | LPT型フラッシュライト用 |
PDFカタログ
右のロゴマークをクリックするとPDFファイルが開きます。→
取付ブラケット MFP-BK-L →詳細はコチラ
